FASERFIX BIG BLS kanal kao predgotovljeni armiranobetonski element

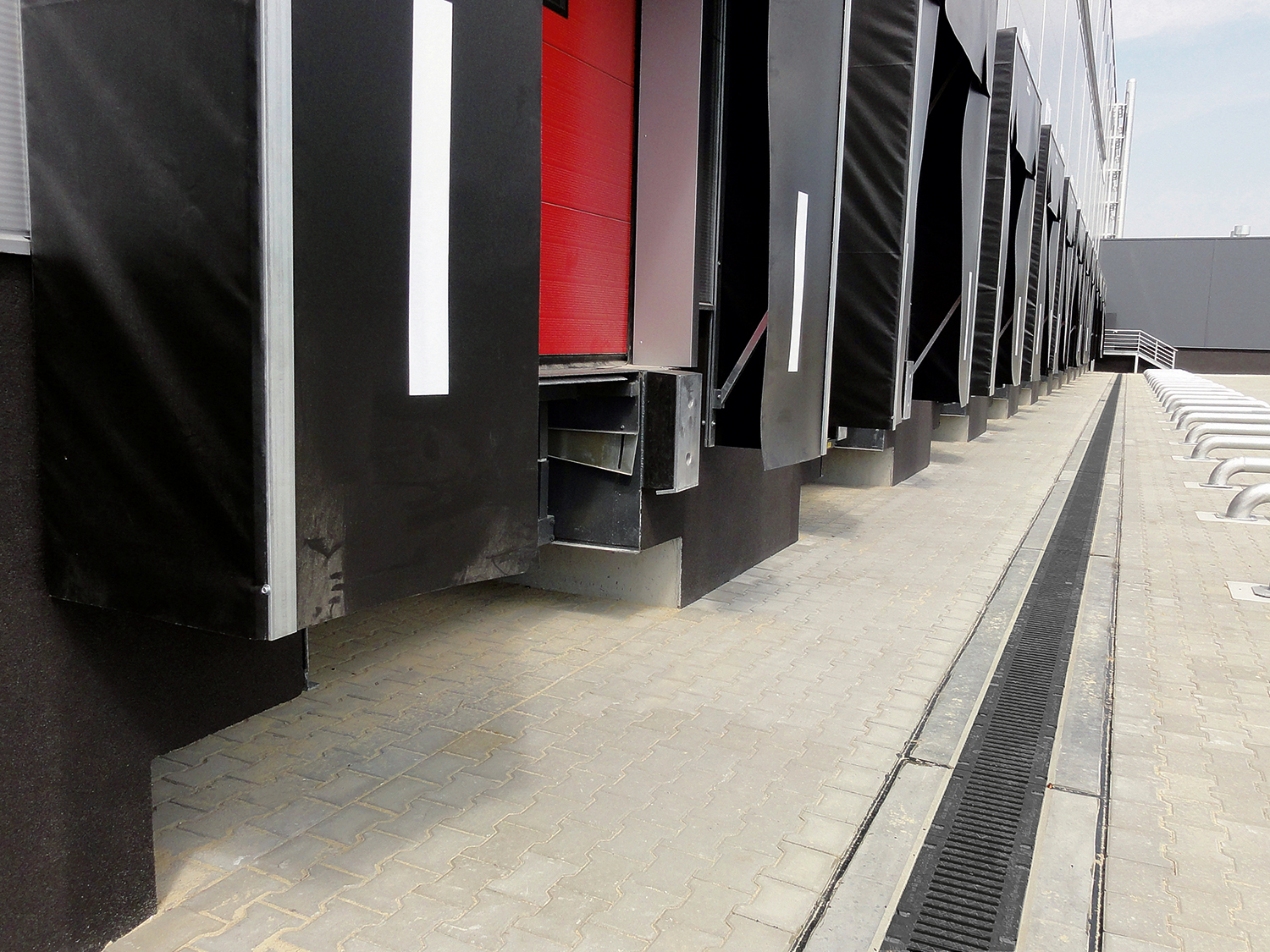

IDEALAN ZA: ekstremna opterećenja na svim betonskim prometnim površinama, LAU objektima, operativnim prostorima za zrakoplove, lučnim objektima / kontejnerskim terminalima, kontejnerskim terminalima s opterćenjem od kontejnerskih viličara „ReachStacker“, industrijskim i logističkim područjima, prilikom odvodnjavanje tunela, za teška prometna područja, također u kombinaciji s tretmanom atmosferskih voda-kišnice.
VAŠE POGODNOSTI s KANALOM FASERFIX BIG BLS
PREDGOTOVLJENI ELEMENT OD ARMIRANOG BETONA, TIP I SUKLADNO EN 1433
- armiranobetonski robustan betonski kanal
- bez oplate, čelične armature i in-situ betonskih radova
- ušteda od 2m brtvenog spoja po 1m kanala
= Ušteda
KANALI DULJINE 4 i 5 m
- optimalnost ugradnje ∙ 75% ili 80% manje spojeva (u usporedbi s ukupnom dužinom od 1 metra)
- u WHG sektoru 75 - 80% manje spojeva za održavanje
= Ušteda | Ušteda vremena
KAPACITET NOSIVOSTI PREMA MEĐUNARODNIM PARAMETRIMA
= Dugotrajnost | Garancija kvalitete
KAPACITET NOSIVOSTI PREMA MEĐUNARODNIM PARAMETRIMA

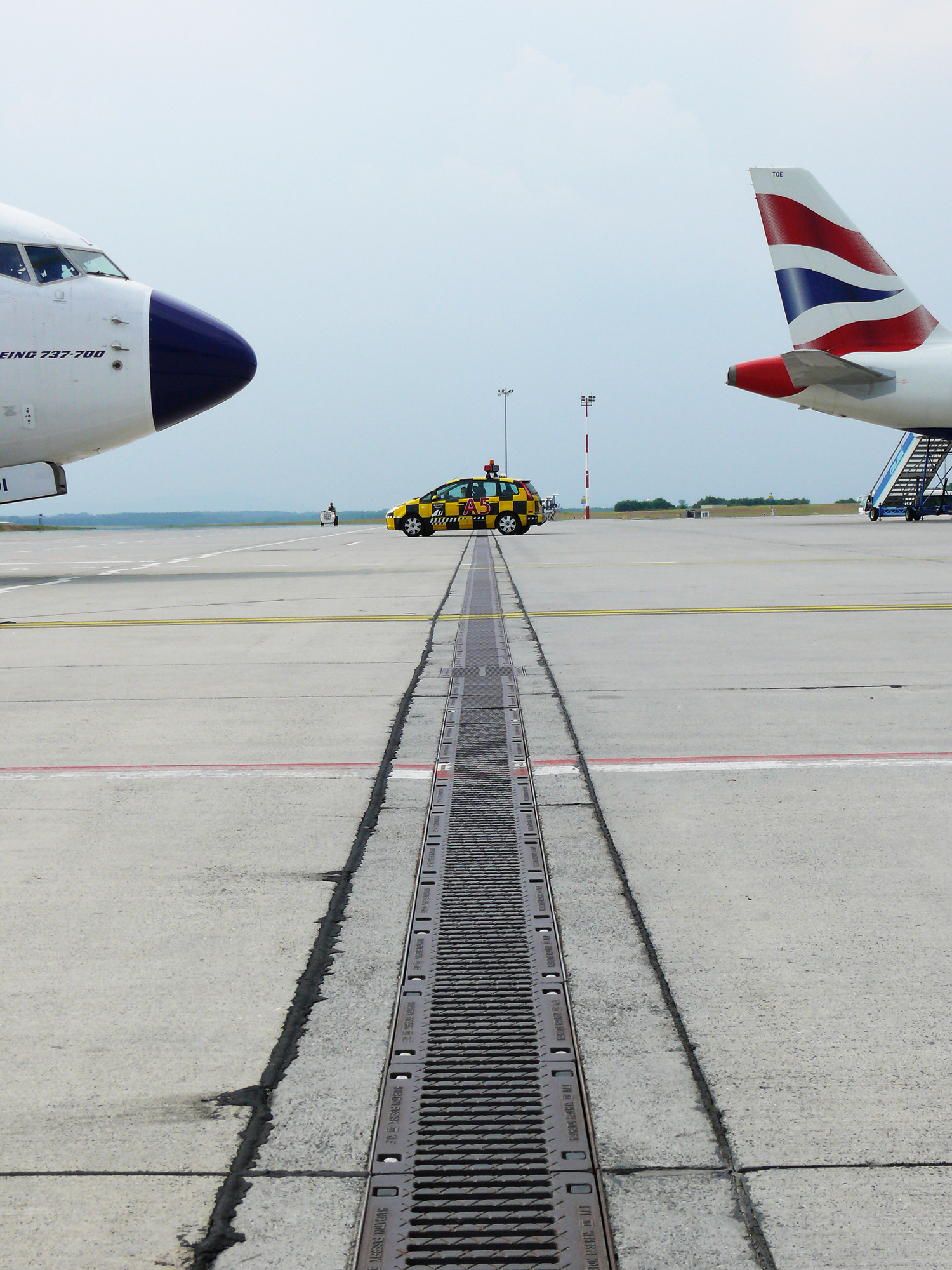

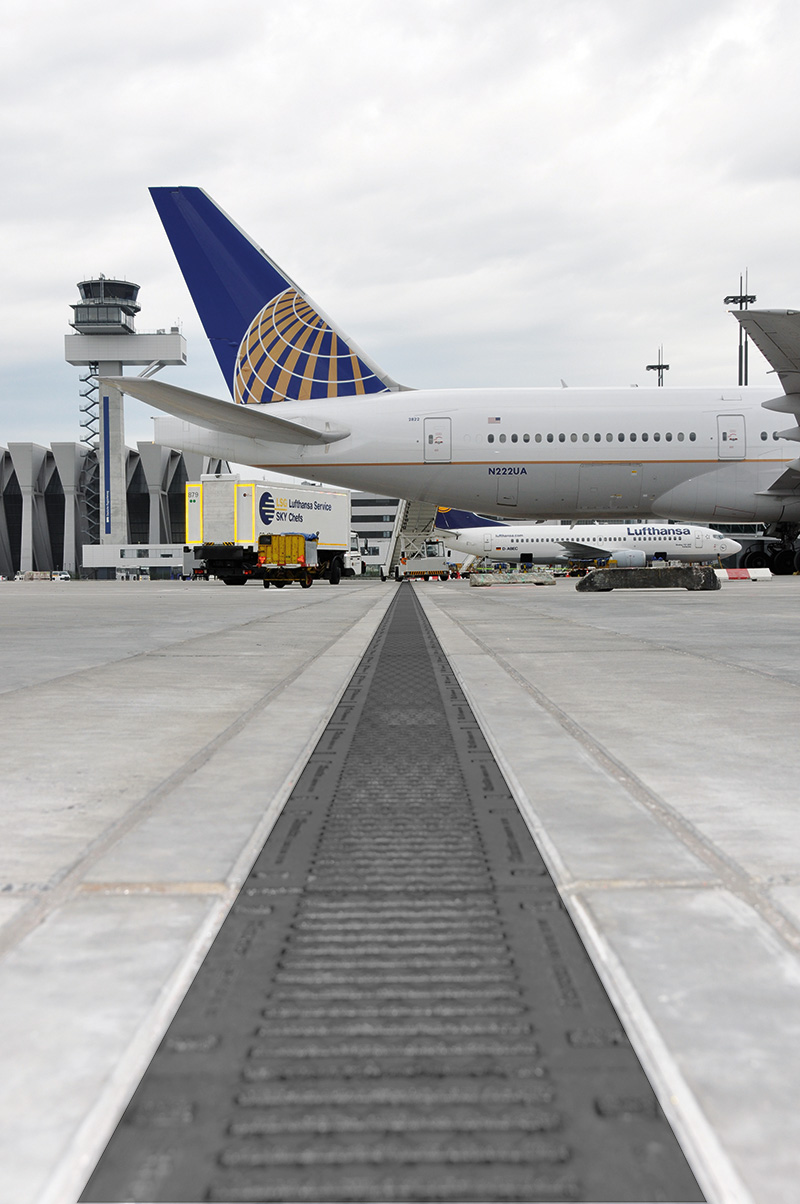

- "LCN kategorizacija za Aerodrome po standardu ICAO
- do 100 tona osovinskog opterećenja

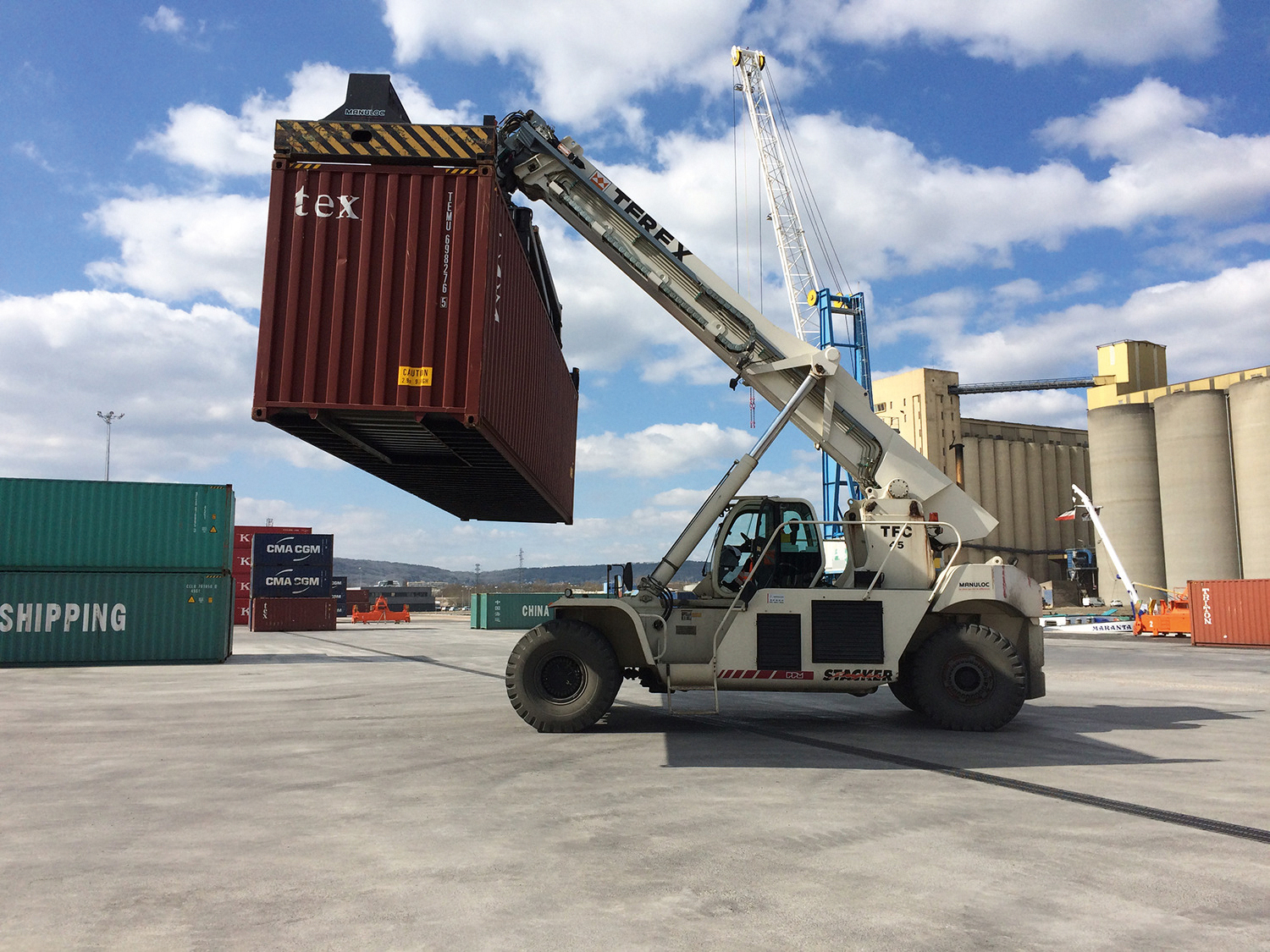

- predviđen za velike viličare (reachstackers) i zrakoplove
= Dugotrajnost | Garancija kvalitete
CERTIFIKATI I ODOBRENJA
- testirana statika konstrukcije kanala i formiranje temelja
- nije potrebno dodatno vanjsko statičko osiguravanje
- s općim odobrenjem od građevinskih tijela
(abZ) kroz DIBt (Z-74.4-141) - s testom učinkovitosti ASR
- praktične i realne situacije za ugradnju
= Ušteda | Garancija kvalitete
MATERIJAL: VODONEPROPUSNI BETON
= Garancija trajnosti svojstava | Garancija kvalitete
MATERIJAL: VODONEPROPUSNI BETON
- vodonepropusni beton ispitan na test penetracije
- najveći kapacitet opterećenja zbog klase betona C 60/75
- klasa izloženosti: XF4, XC4, XM2, XD3, XA2
= Garancija trajnosti svojstava | Garancija kvalitete
PREDGOTOVLJENI PE DILATACIJSKI SPOJ
- "potpuna površinska apsorpcija toplinskih naprezanja i uzdužnih deformacija
- graničnik za okrugli PE kabl brtvenog spoja
- manja potrošnja materijala za brtvljenje
= Ušteda | Garancija trajnosti svojstava
OKVIR ZA PRIHVAT REŠETKE
- 16 točaka za fiksiranje rešetki po metru dužnom (uključujući i 8 vijaka)
- visina nalijeganja rešetke 40mm
= Garancija kvalitete

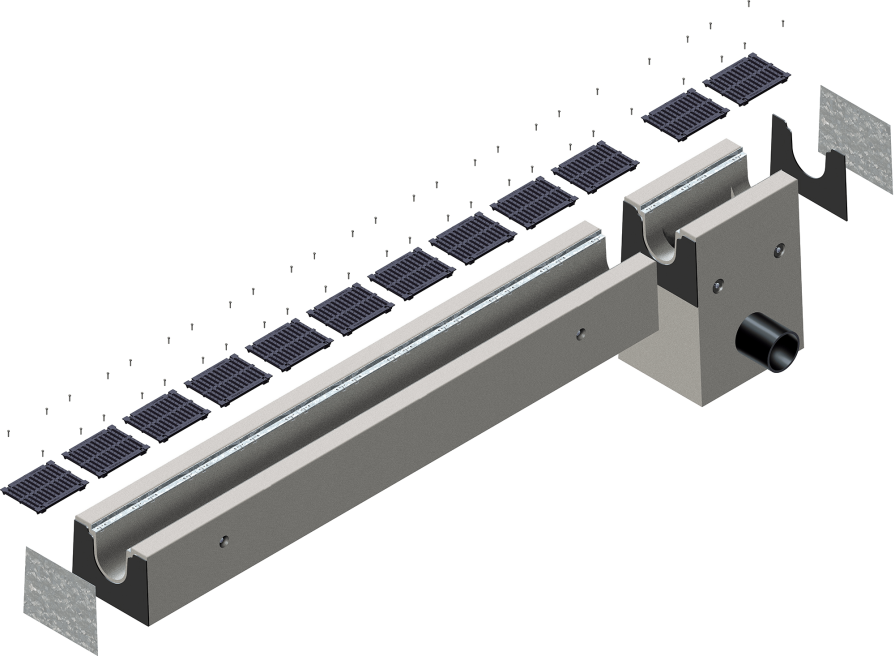

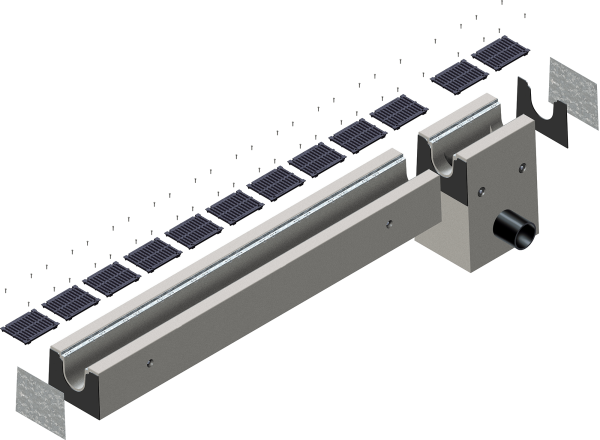

Detaljni prikaz sustava

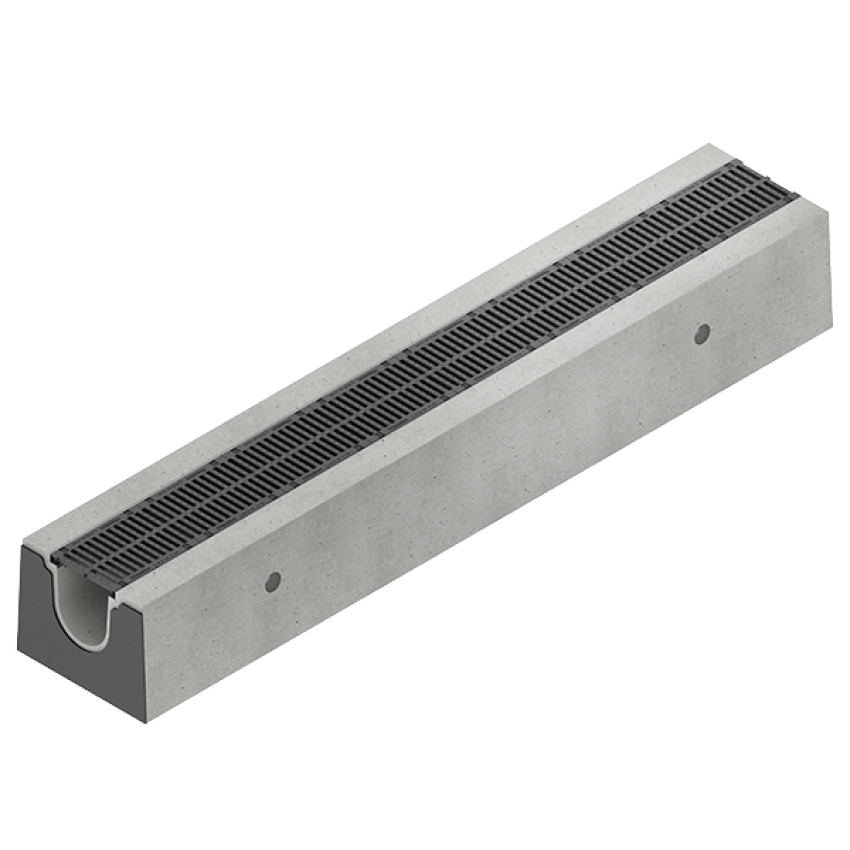

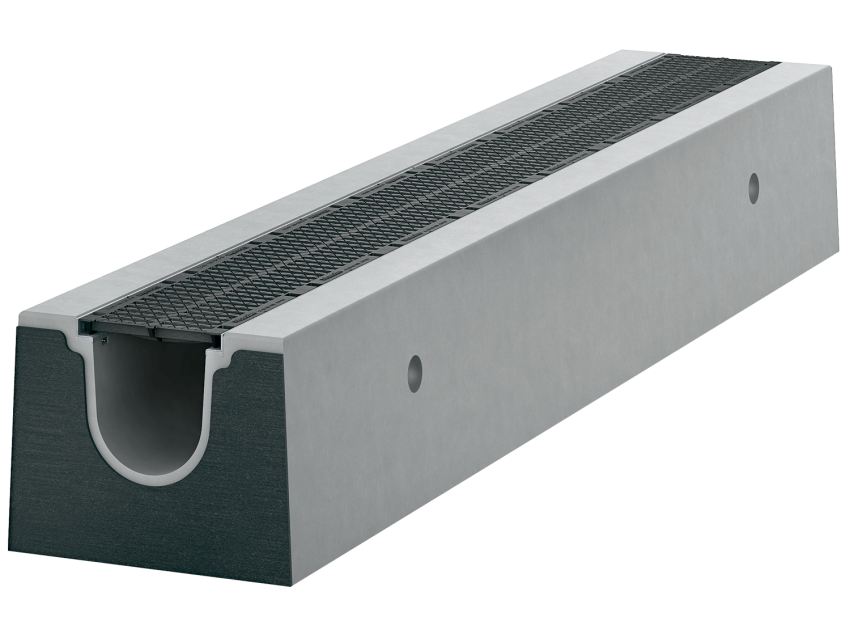

Predgotovljeni element izrađen od armiranog betona klase C60/75 sa ili s okvirom od pocinčanog ili nehrđajućeg čelika. Zaključavanje na 16 točaka bezvijčanim sustavom zaključavanja SIDE LOCK i dodatnim vijcima. Duljina 4 ili 5 m.
Rešetka izrađena od EN GJS-500-7 s 8 bezvijčanih SIDE LOCK mehanizama i dodatnih 8 utora za pričvršćivanje vijcima, po metru dužnom.
Predgotovljena PE ekspanzijska fuga
Predgotovljena PE ekspanzijska fuga
Pjeskolov s kantom od pocinčanog čelika i PE-HD cijevi
Završna stijenka zatvorena
Završna stijenka zatvorena
